【5分でわかる】チップソーとは?建材加工の主役!!

さてみなさまこんにちは｡



まぶちでございますよ｡



今日はチップソーの話｡



チップソーとは?



私たちの工場では、日々さまざまな建材をカットしていますが、

その「切り口」の美しさを支えている影の主役がいます。

それが「チップソー」です。

「チップソーって何？」

「普通のノコギリと何が違うの？」

｢中国製の安物でいいやん❢❢｣

というなんにも分かってない者に関しては､

問答無用で､岩倉使節団の

岩倉具視の髪型

にしつつ話を進めて行きたいと思います.





1. チップソーは「超硬い歯」を持つスーパーノコギリ

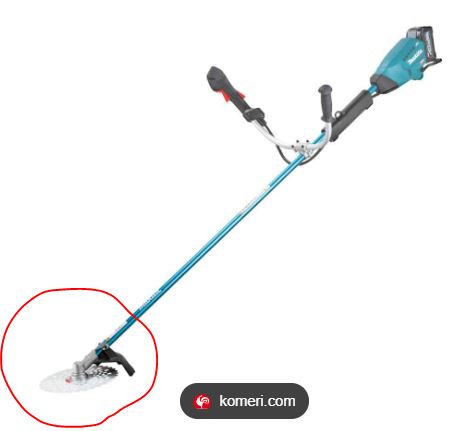

チップソーは､見た目や原理はこれと一緒です｡



チップソーを分解すると､

「チップ＋鋸（ソー）」になります｡

つまり､ソーにチップがくっつけてあるんです｡



これの最大の特徴は、円盤の先端に「超硬合金」という、

ダイヤモンドの次に硬いと言われる金属のチップ（歯）などが埋め込まれていることです。

 石膏ボードやセメント板、プラスチックなど、普通の刃ではすぐにボロボロになってしまうような硬い建材も、

チップソーなら

「豆腐を切る包丁」

のようにスパスパ切れてしまいます。

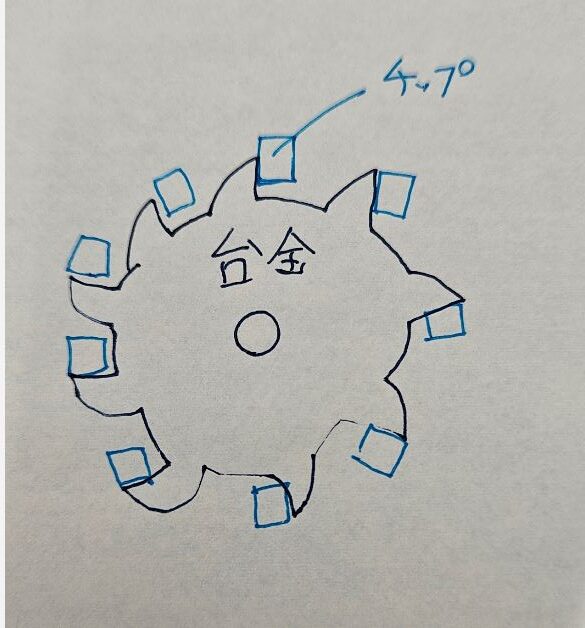

台金とよばれるソーに､チップがつけてあります｡

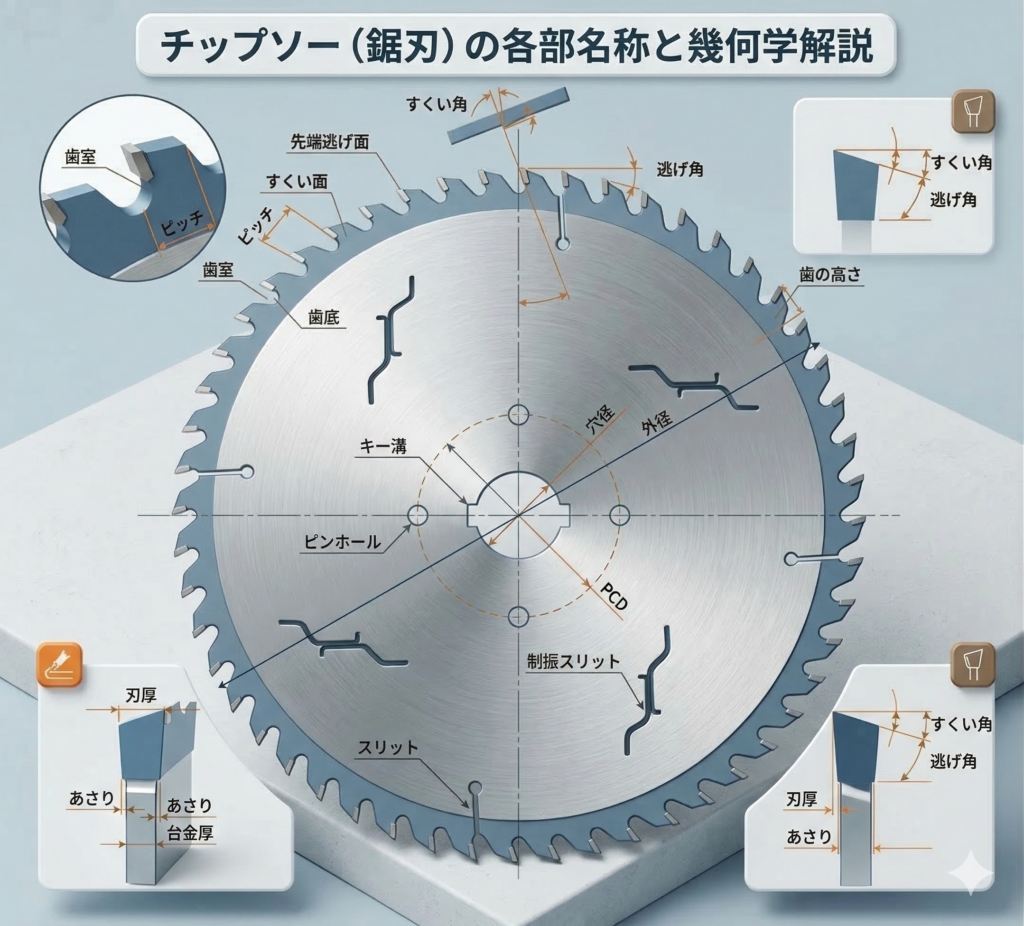

下記の図をみるだけで頭が痛くなってきたあなた｡

ご安心ください.

ちゃんとわかるように説明しますので｡

最低限テストにでるのは､台金とチップだけです｡

(なんのテストだ❢❢)

台金の種類

その台金は､およそ3種あります｡

一番ベーシックなのが､

炭素工具鋼:

炭素工具鋼は､一般的な鋼です｡

びよ～んと伸びるような特性があり､衝撃に強いです｡

実は金属の中でも硬いものもあれば､柔らかいものもあります｡



お菓子でたとえる剛性と強度の違いについて



合金工具鋼:SKS5

SKS5という母材をつかった素材です｡



炭素工具鋼に､クロムを添加した合金工具です｡

耐摩耗性に優れた合金工具です｡



実はカッターナイフもやっすいのは､炭素工具鋼､

ちょっと高い黒いやつが､合金工具鋼だったりします｡

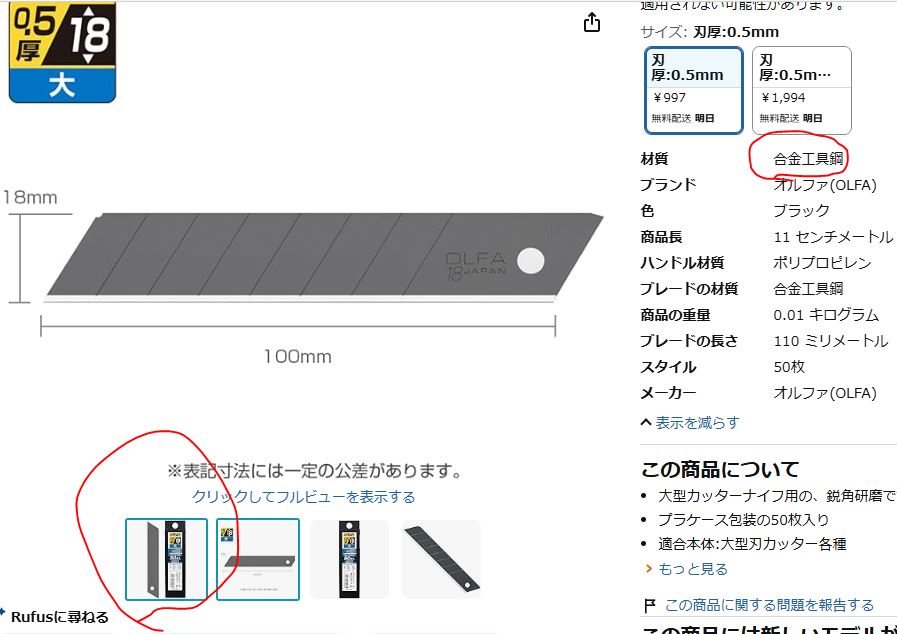

みんなだいすきオルファの耐久刃も､合金工具鋼って書いてありますよね.

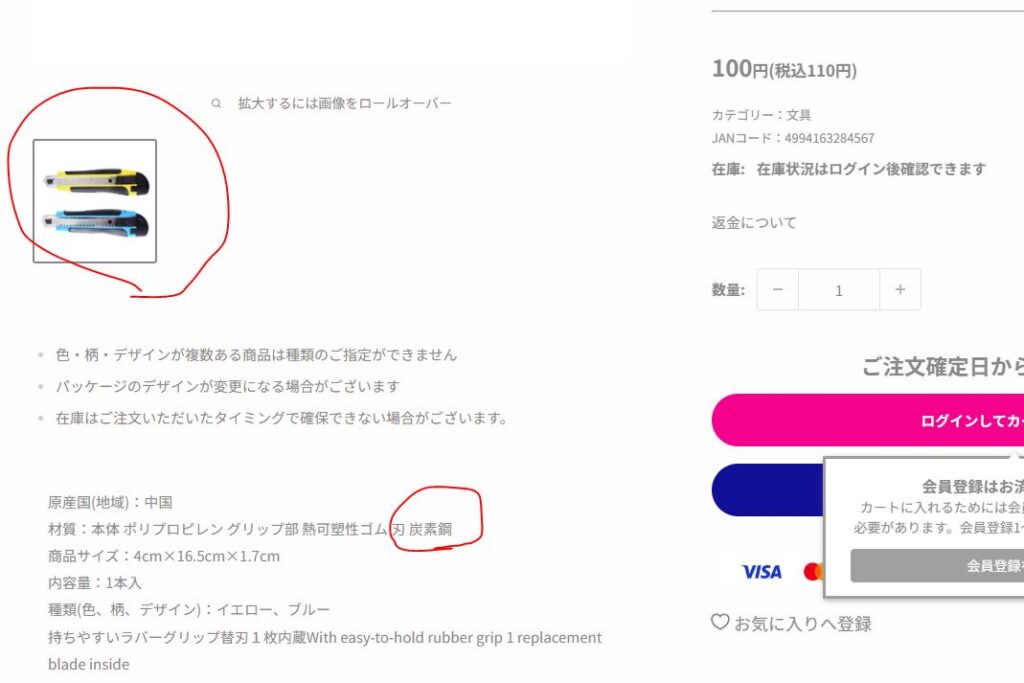

安い中華品はどうでしょうか｡



ドラゴンアッシュのグレイトフルデイズにもあるように､



安っすい中華は､だいたい炭素鋼♫

(どんな歌詞だバカッ❢❢)



カーボンスチールっていう表記もあります｡



とにかくすぐ切れなくなります｡





切れ味､耐久性ともにかなり違いますね.



合金工具鋼:SKS51



SKS5がクロム添加品だとしたら､SKS51は､そこにニッケルも添加してさらに耐久性を上げているタイプです｡

具体的には､ニッケル合金のため､靭性がアップします｡



しなりがでるってことですね｡

しかし柔らかくなると弱くなるイメージがありますが､全くそうではありません.

たとえば､クッキーはグミよりも硬いですが､グミのほうが折れにくいですよね｡



このような特性をもたせてあるってことです｡



チップの種類

さて､それら台金に､チップを貼り付けます.



ネイルアートみたいなもんですね｡

(全くちがうわ❢❢)

ここでは､チップの種類について解説します｡

超こう､ダイヤともに､台金に､ロウ付けしてあります｡



ロウ付けとは?

ロウ付けは､ハンダづけみたいなものです｡



私がもっている温度調整付きハンダは､450度まであがりますが､

この450度以下で液体になるのが､ハンダ｡



それ以上はロウ付けになります｡



600度という高温で銀を流し込み､

冷却すると銀が物質の内部まで流れこみ金属同士を溶着します｡



600度というのはガラスの軟化点に近いですので､

如何に高い温度かがわかりますよね｡

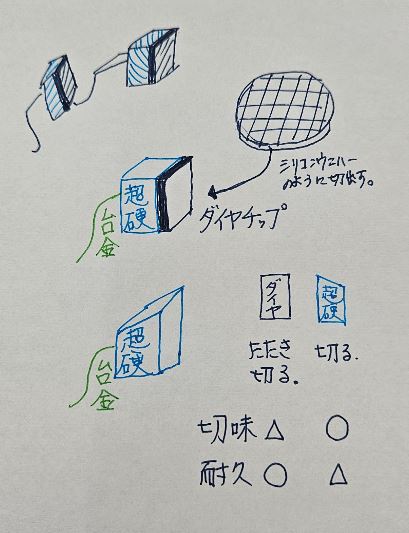

ダイヤチップソーと超こうチップソーの見分け方



ダイヤと超こうというのは､実は見分けることができます｡



ダイヤは､刃先全面に付いてるわけではなく,真っ黒なダイヤが超こうのヘッドにロウ付けしてあります｡

一方で､超こうは､台金に超こうのヘッドがロウ付けされてあります｡

超こうは美しい銀色の鈍い光を放っており､刃先がとんがっています｡

一方でダイヤは四角形に近い形状をしています｡

なので､手で触ってとんがってるのが､超こう､そうでないのが､ダイヤと見分けることができます｡

ではなぜ､ダイヤは､とんがってないのでしょうか?



ダイヤは硬い反面脆い､という特性を持ちます.

そのため､とんがってしまうと､衝撃で折れてしまいます｡



そのため､ダイヤはあえて叩き切るような切り方をするわけです｡

一方で超こうは､ダイヤよりも靭性が高く､折れにくいです｡



そのため､超硬は､刃先をとんがらせて､刃物のようにサクッと切っていきます.



そのため､切れ味は超こう､耐久性はダイヤというようなトレードオフな感じですね｡



ちなみに､トマト工業のダイヤは､超こうよりも6倍長持ちします｡



2. きれいに切るための「計算された角度」

チップソーを横から見たり、拡大して見たりすると、実は歯が真っ直ぐではなく、

絶妙な角度でついています。ここが職人技のポイントです。

• すくい角（切る角度）：
  チップ部について､先がとんがっていると､材料にサクッとはいります｡

  チップソーも、材料を「すくい取る」のに最適な角度が計算されています。

  スクイが大きいと､サクッと入り､切断抵抗がすくなくなります｡
  馬力のすくない機械などはこちらが良いです｡

  一方で､刃先をとんがらせると､耐久性が落ちていきます.刃物交換が早くなりますね｡



• あさり（切り幅）：
  実は、刃の厚みは土台の円盤(台金)よりも少しだけ厚くなっています。
  これを建材用語で「あさり」と呼びます。

• 刃が通る道を少し広く作ることで、摩擦を防いでスムーズに回転できるようになっているんです。
  また粉塵の排出にも重要です.

  熱の発生を抑えることが重要という側面もあります｡
  たとえば､あさりが0で､台金と材料がこすれると､摩擦になります｡さらに摩擦熱によって台金が柔らかくなると､
  斜めに斜行してしまったり､刃が折れたりと問題を誘発します｡

  一応､建材加工機械の中には､大電流がながれると遮断するような仕組みもあるのですが､機械や刃物にとって悪い影響を与えてしまいます｡

• 制振スリット： 台金の中には､制振スリットというスリットが入っているものがあります｡材料的に､シンバルみたいなもので､高音を発したりするのですが､スリットがあることで､振動を抑え､音の発生を抑えています｡
  一方で台金剛性は落ちる方向にいきます｡
•
• ピンホール： ピンホールは､特に海外製の大型機械によっては凄まじい圧力がかかるので､ピンホールに芯を入れて刃物が絶対にすべらないようにしています｡
  トマト工業だと､最新のビームソーが､11kwという超大型モータをもってますので､そちらはこのピンホールを入れて刃物を固定していきます｡



4. なぜ「切れ味」にこだわるのか？

「切れば何でも同じでしょ？」と思うかもしれません。でも、建材加工において切れ味は命です。

切れ味が悪いチップソーで切ると、切り口がガタガタになったり（バリ）、材料が熱で焦げてしまったりします。

トマト工業が作る製品は、最終的に皆さんの家やビルの一部になります。だからこそ、「髪の毛一本分のズレも許さない精度」と「触っても痛くない滑らかな切り口」のために、

私たちはチップソーの種類や状態に徹底的にこだわっているんです。

4. まとめ

普段何気なく見ている建材も、実はこうしたハイテクな「円盤」たちの活躍によって形作られています。

次にホームセンターなどで丸鋸を見かけたら、「あ、この先端に最強の歯がついているんだな」と思い出してみてくださいね。

トマト工業では、このチップソーを使いこなし、今日も最高の製品を送り出しています！
